DISPLAY 850C Pour JUNKERS 288 II

Référence: 240123A

Niveau de stock: 10 《●●●》 Délai de livraison 10 jours ouvrables

79,00
Le prix inclut la TVA sauf expédition ASIE


Application

L'afficheur 850C est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé.
Il est capable de fonctionner à des températures comprises entre -20 et +70℃.
Dimensions hors tout du boîtier (H x l) : 92 x 60mm



Fonctions :

Puissance instantanée

Tension batterie

Vitesse

Distance journalière

Niveau d'assistance.

La commande déportée

La commande type « Diamant » déportée de l'écran 850C possède trois touches :

On/Off

Plus +

Moins -

Les différentes fonctions

Marche/Arrêt

Maintenez appuyé le bouton ON/OFF pendant 1 seconde l'écran s'allume.

L'écran s'éteindra automatiquement quand rien n'est demandé et que le vélo ne roule pas pendant 5 minutes (valeur par défaut.)

Réglage du niveau d'assistance

Pressez brièvement HAUT + BAS pour changer le niveau d'assistance. Par défaut, vous disposez de 9 niveaux d'assistance.

Ecran LCD 850C

Sélecteur de mode kilométrage

Pressez brièvement le bouton ON/OFF pour changer de mode de vitesse.

AVG SPEED (vitesse moyenne) > MAX SPEED (vitesse maximale) > RT SPEED (vitesse temps réel) > ODO (distance partielle) > RANGE (non fonctionnel) > TIME (temps) > TRIP (distance totale).

Kilométrage écran LCD 850C

Si rien n'est demandé pendant 5 secondes, l'écran retournera à l'écran précédent.

Rétroéclairage

Pressez et maintenez le bouton HAUT pendant 1 seconde pour allumer/éteindre le rétroéclairage de l'écran.

Rétroéclairage écran LCD 850C kit vélo électrique BBS Bafang

Mode piéton (6km/h)

Pressez et maintenez le bouton BAS pendant 2 secondes pour passer en mode piéton 6km/h et relâchez ce bouton pour sortir de ce mode.

Ecran LCD pour moteur vélo BBS Bafang

Remise à zéro des données

Pressez et maintenez les boutons HAUT + BAS simultanément pendant 1 seconde pour réinitialiser la vitesse moyenne, la vitesse maxi, le trajet et le temps.

Paramétrage

Pressez deux fois le bouton ON/OFF (avec un intervalle inférieur à 0,3 secondes) pour afficher les menus.

Pressez les boutons HAUT/BAS pour changer les paramètres, pressez le bouton ON/OFF pour passer à l'option suivante.

Pressez le bouton ON/OFF deux fois pour sortir du menu.

L'écran quittera le menu au bout de 30s d'inactivité.

Il n'est pas possible d'accéder au menu en roulant.

L'écran quittera le menu dès que le vélo roulera.

L'ordre des paramètres est comme suit :





paramètre kit vélo électrique bbs bafang

Système

Pressez les boutons HAUT/BAS pour changer entre le système métrique et impérial.

Système écran LCD 850C bbs bafang

Luminosité

Pressez les boutons HAUT/BAS pour changer la luminosité du rétroéclairage.

Une barre pour très sombre (par défaut). Cinq barres pour très lumineux.

Ecran pour vélo électrique équipé d'un kit de conversion vélo BBS Bafang

Arrêt auto

Pressez les boutons HAUT/BAS pour changer le temps d'arrêt automatique, de 1 à 9 ou OFF, le nombre représentant le temps (en minutes) avant l'arrêt automatique.

La valeur par défaut est de 5 minutes.

Ecran pour vélo électrique équipé d'un kit de conversion vélo BBS Bafang

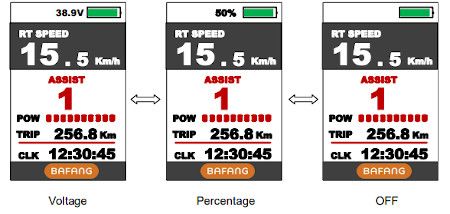

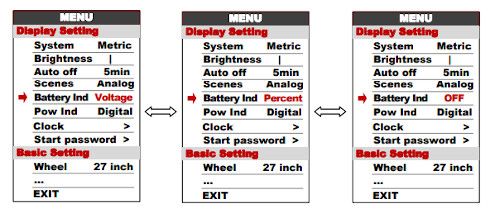

Indicateur batterie

Pressez les boutons HAUT/BAS pour changer l'indicateur de niveau de batterie : en voltage, en pourcentage ou OFF.

Nous vous conseillons de choisir 'voltage' pour avoir une indication précise de la tension de la batterie.

Jauge batterie LITHIUM ION vélo électrique
Jauge batterie Lithium bbs bafang

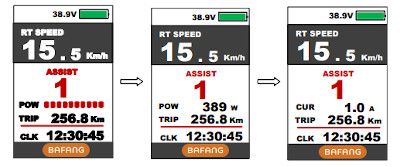

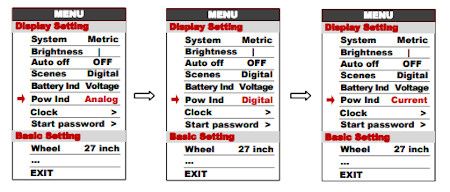

Indicateur puissance

Pressez les boutons HAUT/BAS pour changer l'indicateur de puissance : analogique, numérique ou courant.

Cette donnée représente la puissance de sortie de la batterie (pas du moteur).

Ecran LCD pour moteur vélo BBS Bafang
Ecran LCD BBS Bafang 850c

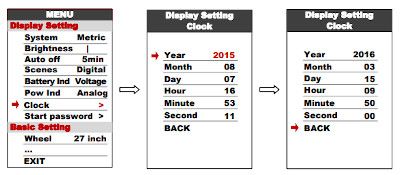

Horloge

Pressez le bouton ON/OFF pour accéder au paramètre de l'horloge. Pressez les boutons HAUT/BAS pour définir l'année, le mois, le jour, l'heure, les minutes et les secondes.

Horloge écran LCD BBS Bafang 850c

Mot de passe de démarrage

Pressez le bouton ON/OFF pour accéder au paramètre du mot de passe.

Si "Start Input" est sur ON, il faut insérer le bon mot de passe avant démarrage, le mot de passe ayant été défini selon vos paramètres.

Vous devez insérer le bon mot de passe en moins de 30s, sinon l'écran s'éteint automatiquement. Même chose si vous ne saisissez pas le bon mot de passe.

Mot de passe vélo électrique
Mot de passe vélo électrique

Paramétrage basique

Pressez deux fois le bouton ON/OFF (avec un intervalle inférieur à 0,3 secondes) pour afficher les menus.

Pressez le bouton BAS pour déplacer la flèche rouge jusqu'à WHEEL, pressez le bouton ON/OFF pour afficher la liste des paramètres basiques.

Pressez les boutons HAUT/BAS pour changer les paramètres, pressez le bouton ON/OFF pour passer à l'option suivante.

Pressez le bouton ON/OFF deux fois pour sortir du menu.

L'écran quittera le menu au bout de 30s d'inactivité.

Il n'est pas possible d'accéder au menu en roulant.

L'écran quittera le menu dès que le vélo roulera.

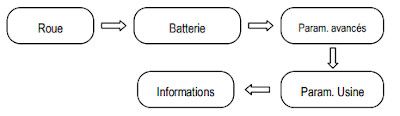

L'ordre des paramètres est comme suit :



Paramétrage vélo électrique 850c

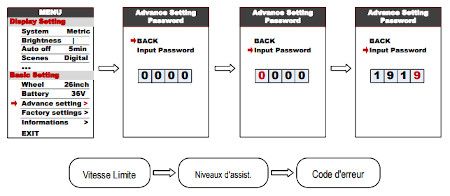

Paramètres avancés

Pressez le bouton ON/OFF pour accéder aux paramètres avancés. Le mot de passe par défaut est de '1919'.

Paramétrage avancé vélo électrique équipé d'un kit BBS Bafang 01 ou 02

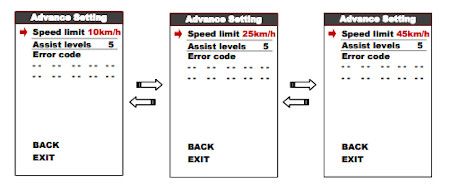

Vitesse limite

Ce paramètre permet de régler la limite de vitesse (en km/h) de votre moteur, c'est-à-dire la vitesse à partir de laquelle votre moteur ne vous assistera plus.

Réglez ce paramètre sur 99km/h pour désactiver la limite.

Limite de vitesse vélo électrique

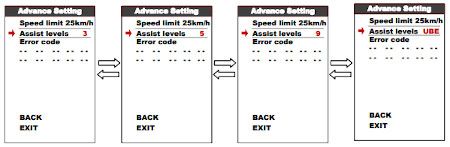

Niveaux d'assistance

Ce menu vous permet de choisir le nombre de modes d’assistance que vous souhaitez entre 3, 5 ou 9 modes (5 niveaux par défaut).

Niveaux d'assistance vélo électrique

Code erreur

Cela affiche les 10 derniers codes erreurs.

Paramètres usine

Pressez le bouton ON/OFF pour entrer dans "Restore Factory Settings" (=restaurer les paramètres usine).

Cliquez sur "YES" (oui) pour restaurer tous les paramètres usine.

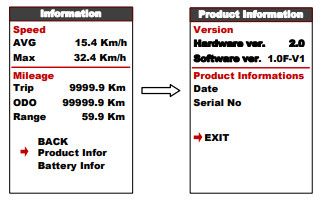

Informations produit

Permet d'obtenir les informations matérielles et logicielles.

Ecran pour vélo électrique équipé d'un kit de conversion vélo BBS Bafang

CODE ERREUR

01 - Normal - Pas d'erreur

03 - Signal de frein - Pas d'erreur

04 - Accélérateur en position haute - Affiche 04H à la place de la vitesse

05 - Erreur accélérateur - Affiche 05H à la place de la vitesse

06 - Protection faible tension - Affiche 06H à la place de la vitesse

07 - Protection haute tension - Affiche 07H à la place de la vitesse

08 - Erreur liaison du Hall sur le moteur - Affiche 08H à la place de la vitesse

09 - Erreur de la liaison de la phase sur le moteur - Affiche 09H à la place de la vitesse

10 - Haute température du contrôleur - Affiche 10H à la place de la vitesse

11 - Erreur du capteur de température contrôleur - Affiche 11H à la place de la vitesse

12 - Erreur capteur intensité - Affiche 12H à la place de la vitesse

13 - Erreur capteur de température batterie - Affiche 13H à la place de la vitesse

14 - Erreur de capteur température moteur - Affiche 14H à la place de la vitesse

21 - Erreur capteur de vitesse moteur - Affiche 21H à la place de la vitesse

22 - Erreur communication BMS - Affiche 22H à la place de la vitesse

23 - Erreur lampe avant - Affiche 23H à la place de la vitesse

24 - Erreur capteur lampe avant - Affiche 24H à la place de la vitesse

30 - Erreur communication - Affiche 30H à la place de la vitesse

Display_Couleur_visibilite


Note:

Ne pas brancher ou débrancher cet écran lorsque l'appareil est sous tension.
Éviter les collisions.
Protéger la membrane de l'écran pour fournir des performances de résistance à l'eau.
N'essayez pas de réinitialiser les paramètres si l'affichage ne fonctionne pas.
