DISPLAY 800S Pour JUNKERS 288 II

Référence: 200123A
Soyez le premier à évaluer ce produit

Niveau de stock: 10 《●●●》 Délai de livraison 10 jours ouvrables

49,00 €
Le prix inclut la TVA sauf expédition ASIE


Application



L'afficheur 800S est en ABS noir, la fenêtre de l'afficheur est en acrylique.

Il est capable de fonctionner à des températures comprises entre -20 et +70℃.

Dimensions hors tout du boîtier (L x l x ép ) : 90 x 54 x 13,3mm.




Les fonctions

Le 800S propose de nombreuses fonctions pour une utilisation pratique et facile.

Fonctions :

  • - Commande carrée
  • - Vitesse
  • - Unité de distance
  • - Jauge de batterie
  • - Rétro-éclairage (s'allume automatiquement)
  • - Niveau d'assistance
  • - Réglage de la luminosité du rétro-éclairage
  • - Puissance consommée instantanée
  • - Indicateur Kilométrage
  • - Indicateur de code d'erreur
  • - Affichage de la température
  • - Capteur de luminosité

L'interface

Interface de l'écran LCD C965 pour moteurs BBS Bafang

La commande déportée

La commande type « Diamant » déportée de l'écran 800S possède trois touches :

couple-serrage-c965
  • On/Off
  • Plus +
  • Moins -

- Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche. -

- Éviter les chocs.-

- Ne pas réinitialiser si l'afficheur ne fonctionne pas.-

- Contacter le SAV si l'afficheur ne fonctionne plus.-



Les différentes fonctions

Marche/Arrêt

Pour allumer le système électrique, maintenez appuyé le bouton [ON/OFF] jusqu'à ce que l'écran s'allume.

Pour éteindre, maintenez appuyé le bouton [ON/OFF] jusqu'à que l'écran s'éteigne.

L'écran s'éteindra automatiquement après 10mn d'inactivité (réglage par défaut).

Mode piéton

Appuyez longuement sur le bouton [MOINS], pour démarrer le mode piéton et maintenez le bouton appuyé. La lettre P apparaîtra à la place du niveau d'assistance. Le vélo se déplacera à une vitesse maximum de 6km/h.

Pour désactiver le mode piéton, il suffit de relâcher le bouton.



Cette fonction peut être utilisée uniquement si vous poussez le vélo. Ne restez pas en selle en mode piéton. Vous risqueriez d'endommager le vélo.

Niveaux d'assistance

L'écran permet de gérer plusieurs niveaux de puissance. Appuyez sur [PLUS] ou [MOINS] pour augmenter ou diminuer les niveaux.

  • Niveau 0 : pas d'assistance au pédalage, seul l'accélérateur fonctionne s'il est branché
  • Niveau 1 à Niveau 5 : assistance de 20% à 100%
  • Lorsque vous allumerez l'assistance, le niveau par défaut sera le 1.



Rétro-éclairage

Appuyez longuement sur [PLUS] pour activer le rétro-éclairage. Appuyez de nouveau longuement sur [PLUS] pour éteindre le rétro-éclairage.

Réglage du rétro-éclairage

Appuyez sur [PLUS] ou [MOINS] pour changer la luminosité. Vous pouvez faire varier ce paramètre entre 1 et 5.

Par défaut, la valeur est 3.

Réglage rétro-éclairage LCD C965


Bascule entre le mode Vitesse et le mode Kilométrage

Appuyez sur [ON/OFF] pour passer d'un mode à l'autre : Vitesse, Heure ou Kilométrage.

  • 1. Mode Vitesse avec Distance partielle (TRIP)
  • 2. Mode Temps partiel (TIME)
  • 3. Mode Distance totale (ODO)
  • 4. Mode Vitesse Moyenne (AVG)
  • 5. Mode Vitesse Maximum (MAX)

Remarque : si aucune action n'est faite durant 5s, l'afficheur passe au mode Vitesse automatiquement.

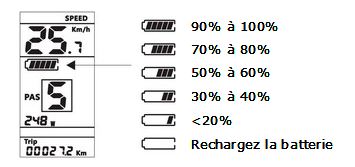

Jauge de la batterie

Les témoins de charge sont divisés en 5 sections. Voici la capacité estimée en fonction de la section :

Niveau de charge de la batterie du vélo électrique

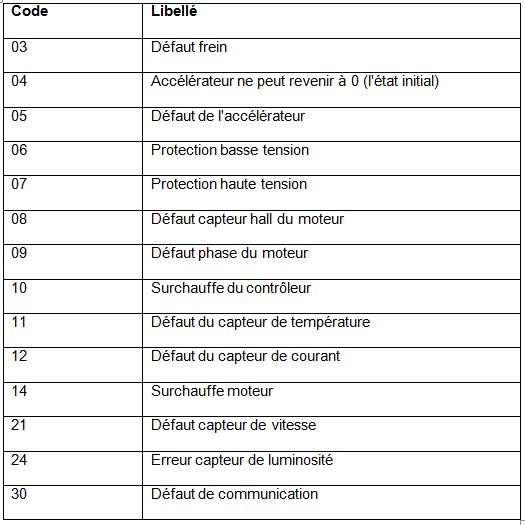

Voici la liste des codes d'erreur :

Liste codes erreur LCD C965



Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

Réglage du délai de mise en veille automatique

L'écran se mettra en veille automatique après plusieurs minutes d'inactivité.

Réglage délai mise en veille auto

Appuyez sur [PLUS] ou [MOINS] pour changer ce délai. Il est possible de le régler de 0 à 9 minutes. La valeur par défaut est 5 minutes.

Appuyez sur [ON/OFF] pour sauvegarder et quitter.



Recommandation d'utilisation de la batterie et du kit

​Caractéristique du produit:

1. LCD contraste élevé fournit toutes les informations importantes en un coup d'œil et peut également être lu en plein soleil sans difficulté.
Le contrôleur de guidon permet de monter ou descendre l'assitance électrique de 0 à 5.
Il est extrêmement robuste et facile à utiliser.

2. Contrôle automatique des phares: allumer/éteindre automatiquement le rétroéclairage bleu et les phares lorsque la lumière externe est connecté (option ici).

4. Affichage Intelligent: Kilométrage journalier, kilométrage restant, la consommation d'énergie.
Protégé contre la pénétration d'eau et de saleté, conforme à la classe de protection IP 65.

5. L'affichage convient uniquement au moteur du JUNKERS qui a le protocole UART.



Certifications CE / EN 15194 / REACH
Convient pour basse température, Max -30 ℃.


Note:

Ne pas brancher ou débrancher cet écran lorsque l'appareil est sous tension.
Éviter les collisions.
Ne pas enlever le film de protection qui protége l'écran pour une grande résistance à l'eau.
Si ce dernier est abimé, le remplacer (trois écrans fourni avec le vélo)
N'essayez pas de réinitialiser les paramètres si l'affichage ne fonctionne pas.
